Tunel Šibenik

You are here:
  1. Úvod
  2. Project
  3. Tunel Šibenik

Tunel Šibenik

Diaľnica D1 Jánovce – Jablonov, II. Úsek, Levoča

Názov stavby: Diaľnica D1 Jánovce – Jablonov, II.úsek – tunel Šibenik

Miesto realizácie: Levoča, Stavebný objekt: SO 401-00 Tunel Šibenik

Investor: Národná diaľničná spoločnosť, a.s. Mlynské nivy 45, 821 09 Bratislava

Zhotoviteľ: „Združenie EUROVIA – SMS – D1 Jánovce – Jablonov, II. úsek“

Hlavný zhotoviteľ tunela Šibeník: TUBAU, a.s. Pribylinská 12, 831 04 Bratislava

Realizované práce:
Realizácia prác zhotoviteľa tunela (Tubau, a.s.) pozostávala v realizácií stavebných objektov rady SO 401 (tunel Šibeník). Tunel Šibeník patrí k jedným z prvých stavieb tohto charakteru na Slovensku realizovaných v zmluvnom systéme „žltý FIDIC“.
Firma Tubau, a.s. realizovala kompletnú stavbu tunela. Tunel je realizovaný ako diaľničný dvojrúrový tunel v extraviláne s jednosmernou premávkou s maximálnou dovolenou rýchlosťou 100 km/h a kategórie 2T-8,0. Dĺžka každej tunelovej rúryje 588,0 m, z čoho je dĺžka razenej časti každej tunelovej rúry rovná 540 m. Tunelové rúry sú navzájom prepojené jedným priechodným priečnym prepojením. Projekt pozostáva celkovo z 15 stavebných objektov a 18 objektov technológie.

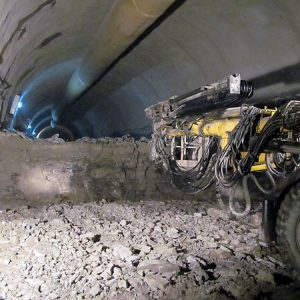

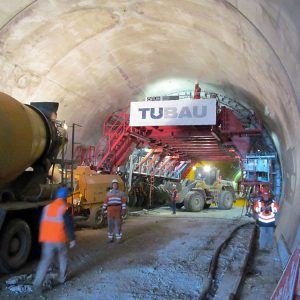

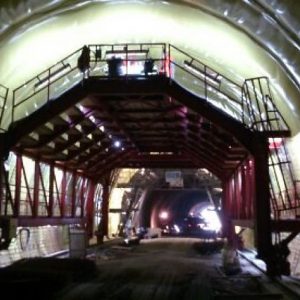

Raziace práce boli realizované metódou NRTM s použitím trhacích prác. Sekundárne ostenie pozostávalo z celkového počtu 91 blokov v oboch tunelových rúrach z čoho je vystužených 47 blokov a nevystužených 44 blokov.
Súčasťou výstavby tunela Šibenik firmou TUBAU je aj dodávka a montáž technologického vybavenia samotného tunela.

Technológiu tunelových objektov tvorí:

• Technologická centrála – montáž vzduchotechniky a vykurovania, elektroinštalácií, stabilných hasiacich zariadení
• Uzemňovacia sústava tunelových objektov a ostatných častí
• Technologické vybavenie požiarneho vodovodu
• Prípojky pre VN a NN
• Trafostanica pre tunel, napájanie tunela elektrickou energiou
• Budova s požiarnou nádržou – montáž vzduchotechniky a vykurovania, elektroinštalácií, technologickévybavenie

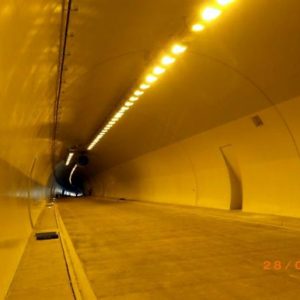

• Osvetlenie tunela
• Videodohľad a videodetekcia v tuneli
• Centrálny riadiaci systém tunela, riadenie dopravy, komunikačný systém tunela
• Vetranie tunela, meranie fyzikálnych veličín v tuneli
• SOS kabíny
• Elektrická požiarna signalizácia, elektronická zabezpečovacia signalizácia

Realizované objekty:

Stavebná časť:

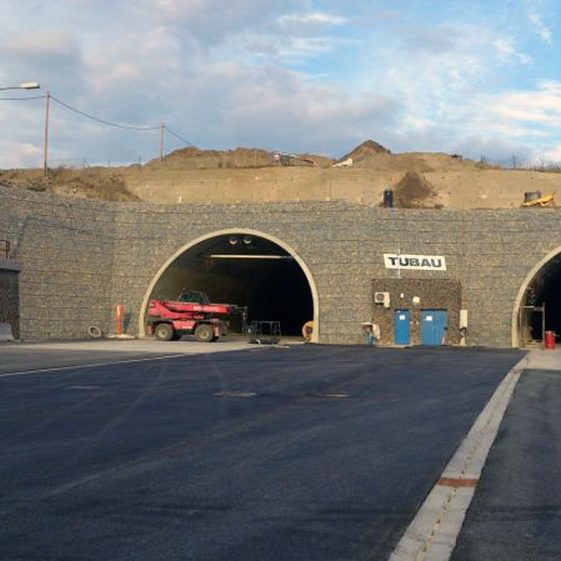

401-00.11 Západný portál na razenie a stavebná jama
01-00.012 Zárubný múr a svahové úpravy západného portálu
01-00.21 Východný portál na razenie a stavebná jama
01-00.022 Zárubný múr a svahové úpravy východného portálu
01-00.031 Kolektory a kábelovody
01-00.032 Hĺbené tunelové rúry
01-00.04 Razený tunel
01-00.05 Priečne prepojenia
01-00.06 Vozovka a chodníky
01-00.07 Drenážne odvodnenie tunela
01-00.08 Odvodnenie vozovky
01-00.09 Požiarny vodovod
01-00.10 Technologická centrála
01-00.51 Vodovodná prípojka k požiarnemu vodovodu
01-00.52 Budova s požiarnou nádržou

Technologická časť:
401-00.62 Prípojka VN pre trafostanicu
01-00.63 Prípojka NN pre budovu s požiarnou nádržou
01-11.01 Napájanie tunela elektrickou energiou
01-11.02 Centrálny riadiaci systém tunela
01-11.03 Riadenie dopravy
01-11.041 Videodohľad a videodetekcia v tuneli
01-11.042 Meranie fyzikálnych veličín v tuneli
01-11.043 Elektronická zabezpečovacia signalizácia
01-11.044 SOS kabíny
01-11.045 Komunikačný systém tunela
01-11.05 Vetranie tunela
01-11.06 Osvetlenie tunela
01-11.07 Elektrická požiarna signalizácia
01-11.08 Uzemňovacia sústava
01-11.09 Technologické vybavenie požiarneho vodovodu
01-11.52 Technologické vybavenie budovy s požiarnou nádržou
01-11.62 Trafostanica pre tunel
01-11.63 Náhradný zdroj el. energie pre budovu s požiarnou nádržou

Obdobie výstavby: marec 2013 – november 2015
